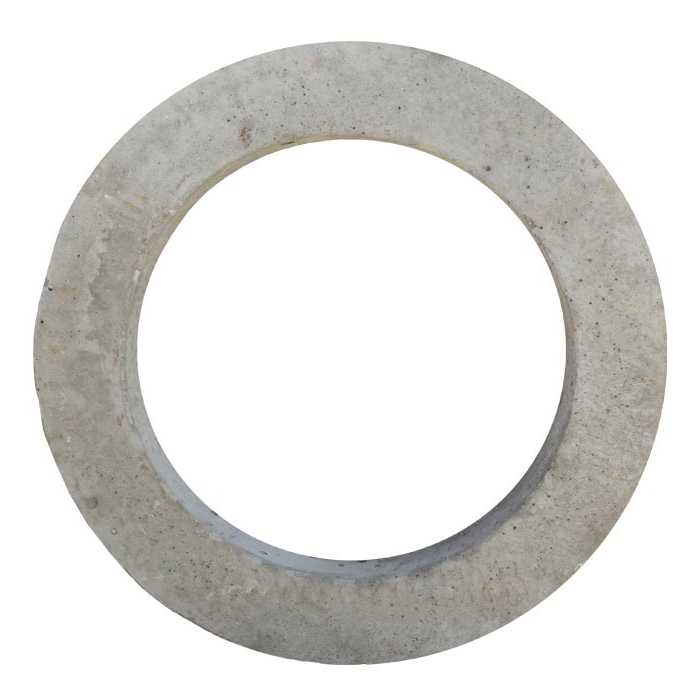

Цельное опорное кольцо ОК-2,0-0,58-А2

Опорное кольцо ОК-2,0-0,58-А2 Купить цельное опорное кольцо ОК-2,0-0,58-А2 для фильтров ФОПС

Опорное кольцо ОК-2,0-0,58-А2

Купить цельное опорное кольцо ОК-2,0-0,58-А2 для фильтров ФОПС
  • В наличии
  • Доступно: 3.00 шт.
Цена: 50000 руб.

Опорное кольцо ОК-2,0-0,58-А2

Выпускаются по СТО 64235108-005-2016.

Продукция сертифицирована и запатентована

Система менеджмента качества соответствует ISO 9001-2015

Важным элементом при монтаже фильтров ФОПС® всех типов является стальное опорное кольцо ОК, непосредственно на которое и устанавливается фильтр. Опорные кольца одновременно являются и несущей конструкцией и герметичной перегородкой, предотвращающей попадание загрязнённого стока в очищенную воду.

Цельные опорные кольца ОК

Цельные опорные кольца для фильтров ФОПС® выпускаются двух типов – с центральным расположением отверстия под фильтр и асимметричным расположением отверстия.

При установке фильтра ФОПС® в колодец на цельное опорное кольцо с центральным расположением отверстия опорное кольцо размещают между стеновыми кольцами или между ж/б регулировочными (опорными) кольцами. Данные цельные кольца, как правило, не требуют дополнительной герметизации. Следует учитывать, что монтаж цельных опорных колец ОК в уже смонтированные колодцы затруднён из-за необходимости частичного демонтажа элементов колодца, поэтому рекомендуется планировать очистные сооружения на основе фильтров ФОПС®с их установкой на данные кольца на ранних этапах проектирования и строительства, либо применять разборные опорные кольца ОК, при установке которых исключается потребность в разборе колодца.

Цельные асимметричные опорные кольца ОК используются для установки фильтров ФОПС® ниже плиты перекрытия. При таком варианте установки фильтров ФОПС® подавать сток на очистку рекомендуется через дождеприёмную решётку, установленную на люк по ГОСТ 3634-99. Для упрощения операции по замене фильтров ФОПС® всех типов с диаметром фланца 0,58 м при проектировании системы очистных сооружений рекомендуется использовать асимметричные опорные кольца, по геометрии расположения отверстия под фильтр они идентичны плитам перекрытия ПП по ГОСТ 8020-90, под которые данные кольца устанавливаются.

При отсутствии возможности организации байпасной линии, а также при установке фильтров ФОПС® всех типов с диаметром фланца 0,58 м под дождеприёмную решётку (ниже плиты перекрытия), рекомендуется использовать опорное кольцо с переливной трубой ОК-1,0-0,58-А-ПТ, отличающееся от ОК-1,0-0,58-А наличием отверстия, в которое через уплотнение устанавливается труба. Труба имеет коленообразный изгиб на 180o в верхней части для предотвращения попадания в очищенный сток всплывающих веществ и плёночных нефтепродуктов. Данная труба верхним концом доходит до плиты перекрытия и выполняет роль байпаса, который служит для сброса наиболее чистой части стока (~30% общего стока) от сильно интенсивных дождей без очистки, минуя фильтр, что предотвращает превышение расхода стока над производительностью фильтра и возможное подтопление территории.
